Zonas desmilitarizadas y redes privadas virtuales

CDA 2015/16


Índice General

1 Entorno de prácticas

1.1 Software de virtualización VIRTUALBOX

En estas prácticas se empleará el software de virtualización VIRTUALBOX para simular pequeñas redes formadas por equipos GNU/Linux.

1.2 Imágenes a utilizar

  1. Script de instalación

    NOTAS:

    1. Se pedirá un identificador (sin espacios) para poder reutilizar las versiones personalizadas de las imágenes creadas (usar por ejemplo el nombre del grupo de prácticas)
    2. En ambos scripts la variable $DIR_BASE especifica donde se descargarán las imágenes y se crearán las MVs.
      • Por defecto en GNU/Linux será en $HOME/CDA1516 y en Windows en C:\\CDA1516
      • Puede modificarse antes de lanzar los scripts para hacer la instalación en otro directorio más conveniente (disco externo, etc)
    3. Es posible descargar las imágenes comprimidas manualmente (o intercambiarlas con USB), basta descargar los archivos con extensión .vdi.zip de http://ccia.ei.uvigo.es/docencia/CDA/1516/practicas y copiarlos en el directorio anterior ($DIR_BASE) para que el script haga el resto.

  2. El script descargará las siguientes imágenes en el directorio DIR_BASE ($HOME/CDA1516 ó C:\\CDA1516)

  3. (Si no lo hacen desde el script anterior) se pueden arrancar las instancias VIRTUALBOX desde el interfaz gráfico de VirtualBOX o desde la línea de comandos.
    VBoxManage startvm DMZ_<id>
VBoxManage startvm DENTRO_<id>
VBoxManage startvm FUERA_<id>
VBoxManage startvm FIREWALL3_<id>

1.3 Establecer el entorno virtualizado

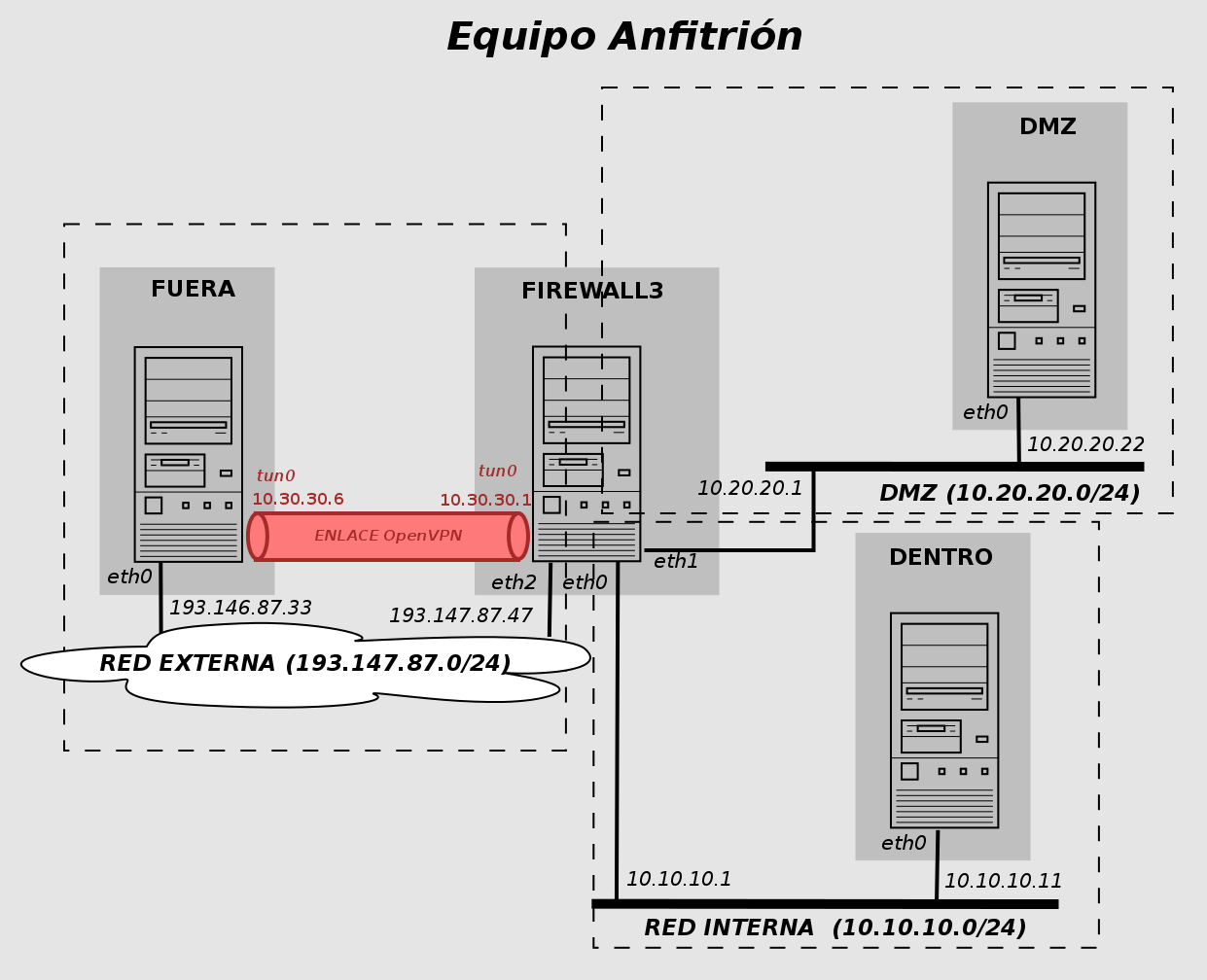

Una vez ejecutado el script se habrán definido las redes y los equipos virtualizados donde se realizarán los ejercicios:

Image dmz-vpn

  1. PREVIO 1: Loguearse en las máquinas

    Nota 1: en los casos que sea necesario/conveniente, puede arrancarse el entorno gráfico con startx

    		firewall3:~#  startx

    Nota 2: Para permitir ''copiar y pegar'' desde entre anfitrión y máquina virtual, además de acceder al entorno gráfico del huésped, es preciso habilitar la opción Dispositivos->Portapapeles Compartido->Bidireccional desde el menú de la ventana de VirtualBOX.

  2. PREVIO 2: Habilitar la redirección de tráfico en la máquina firewall3 [10.10.10.1, 10.20.20.1, 193.147.87.47]
    firewall3:~#  echo 1 > /proc/sys/net/ipv4/ip_forward

  3. PREVIO 3: Arrancar los servicios a utilizar (el servidor ssh está activado por defecto).

    dentro:~# /etc/init.d/mysql start
dentro:~# /etc/init.d/openbsd-inetd start

dmz:~# /etc/init.d/apache2 start   (servidor web  [80])
dmz:~# /etc/init.d/postfix start   (servidor smtp [25])
dmz:~# /etc/init.d/dovecot start   (servidor pop3 [110])

fuera:~# /etc/init.d/apache2 start
fuera:~# /etc/init.d/openbsd-inetd start
fuera:~# /etc/init.d/postfix start

    Nota: En la imagen común a todas las máquinas virtuales fue habilitado el acceso exterior al servidor MySQL (en principio sólo será relevante para la máquina dentro(10.10.10.11))

    dentro~# nano /etc/mysql/my.cnf

     (comentar la linea donde aparece bind-address 127.0.0.1)
     ...
     # bind-address 127.0.0.1
     ...

  4. PREVIO 4: (a incluir en la memoria entregable) Escaneo de las máquinas del ejercicio para verificar los servicios accesibles inicialmente

2 Ejercicio 1: Configuración de una DMZ (DeMilitarized Zone) usando el generador de firewalls ip-tables Shoreline Firewall (ShoreWall)

2.1 Descripción

Se desarrollará un ejercicio de configuración básica de un firewall con DMZ empleando el generador de reglas iptables Shorewall. Se usará un equipo con tres interfaces para hacer el papel de firewall.

2.2 Restriciones de acceso a implementar


  1. Enmascaramiento (SNAT) de la red interna (10.10.10.0/24) y de la DMZ (10.20.20.0/24)
  2. Redireccionamiento (DNAT) de los servicios públicos que ofrecerá la red hacia la máquina dentro (10.20.20.22) de la DMZ
    1. peticiones WEB (http y https)
    2. tráfico de correo saliente (smtp) y entrante (pop3)
  3. Control de tráfico con política ''denegar por defecto'' (DROP)
    1. desde la red externa sólo se permiten las conexiones hacia la DMZ contempladas en las redirecciones del punto anterior (http, https, smtp, pop3)
    2. desde la red interna hacia la red externa sólo se permite tráfico de tipo WEB y SSH
    3. desde la red interna hacia la DMZ sólo se permite tráfico WEB (http, https), e-mail (smtp, pop3), hacia los respectivos servidores, y tráfico SSH para tareas de administración en los equipos de la DMZ
    4. desde el servidor SMTP de la red DMZ (máquina dmz (10.20.20.22)) hacia el exterior se permite la salida de conexiones SMTP (para el reenvío del e-mail saliente)
    5. desde la máquina dmz (10.20.20.22) se permiten conexiones MySQL única y exclusivamente hacia la máquina dentro (10.10.10.11) de la red interna
    6. se permite la salida a la red externa de las consultas DNS originadas en la red interna y en la DMZ
    7. firewall sólo admite conexiones SSH desde la red interna para tareas de administración
  4. Registro (log) de intentos de acceso no contemplados desde red externa a firewall3 (193.147.87.47) y a los equipos internos

2.3 Pasos a seguir

Se usará el esquema three-interfaces incluido en la distribución estándar de Shorewall y descrito en http://www.shorewall.net/three-interface.htm.

La plantilla para configurar el firewall está en el directorio /usr/share/doc/shorewall/examples/three-interfaces/

Todas las tareas de configuración de Shorewall se realizarán en la máquina firewall3.

  1. Copiamos y descomprimimos los ficheros de configuración en el directorio de configuración de Shorewall (/etc/shorewall/)
    firewall3:~#  cd /etc/shorewall
firewall3:/etc/shorewall# cp /usr/share/doc/shorewall/examples/three-interfaces/* .
firewall3:/etc/shorewall# gunzip *.gz

  2. Configurar las zonas (/etc/shorewall/zones) [lo dejaremos como está]

    Tendremos 4 zonas:

    firewall3:/etc/shorewall# leafpad zones &

###############################################################################
#ZONE   TYPE    OPTIONS                 IN                      OUT
#                                       OPTIONS                 OPTIONS
fw      firewall
net     ipv4
loc     ipv4
dmz     ipv4
#LAST LINE - ADD YOUR ENTRIES ABOVE THIS ONE - DO NOT REMOVE

  3. Configurar los interfaces (/etc/shorewall/interfaces)

    Ajustar los interfaces de red de cada zona para que se ajusten a nuestra configuración (en columna INTERFACE)

    firewall3:/etc/shorewall# leafpad interfaces &

###############################################################################
FORMAT 2
###############################################################################
#ZONE   INTERFACE       OPTIONS
net     eth2            tcpflags,routefilter,norfc1918,nosmurfs,logmartians
loc     eth0            tcpflags,detectnets,nosmurfs
dmz     eth1            tcpflags,detectnets,nosmurfs
#LAST LINE -- ADD YOUR ENTRIES BEFORE THIS ONE -- DO NOT REMOVE

  4. Definir las políticas (/etc/shorewall/policy)

    El fichero por defecto incluye todas las combinaciones posibles entre nuestras 3 zonas (loc, dmz, net) indicando una política ACCEPT para el tráfico de la zona loc y una política por defecto de rechazar (REJECT) y generando un LOG de los ''rechazo'' realizados.

    firewall3:/etc/shorewall# leafpad policy &

###############################################################################
#SOURCE         DEST            POLICY          LOG LEVEL       LIMIT:BURST
loc             all             DROP            info
net             all             DROP            info
dmz             all             DROP            info

# THE FOLLOWING POLICY MUST BE LAST
all             all             REJECT          info

#LAST LINE -- ADD YOUR ENTRIES ABOVE THIS LINE -- DO NOT REMOVE

  5. Definir el enmascaramiento (/etc/shorewall/masq)

    En nuestro ejemplo enmascararemos (SNAT: source NAT) el tráfico saliente de nuestras 2 redes internas (loc y dmz).

    firewall3:/etc/shorewall# leafpad masq &

##############################################################################
#INTERFACE              SOURCE          ADDRESS         PROTO   PORT(S) IPSEC   MARK
eth2                    10.10.10.0/24
eth2                    10.20.20.0/24
#LAST LINE -- ADD YOUR ENTRIES ABOVE THIS LINE -- DO NOT REMOVE
    Indica que para el tráfico que pretenda salir de la red 10.10.10.0 y 10.20.20.0 a través del interface eth2 (red externa) se ''reescribirá'' su dirección origen con la dirección IP del interfaz eth2 (IP publica de firewall3 (193.147.87.47))

  6. Incluir las excepciones y redirecciones en /etc/shorewall/rules Mantendremos las excepciones (reglas) incluidas en el fichero rules de muestra.

    Implementaremos parte de las restricciones de tráfico descrita en el ejercicio 1:

    Añadiremos al final del fichero (antes de la línea #LAST LINE ....) las reglas que las implementan.

    firewall3:/etc/shorewall# leafpad rules &

####################################################################################
#ACTION         SOURCE           DEST              PROTO   DEST    SOURCE   ORIGINAL ...
#                                                        PORT    PORT(S)  DEST

#       Accept DNS connections from the firewall to the Internet
############### COMENTAR (no nos interesa) #################
# DNS(ACCEPT)      $FW              net
############################################################

#       Accept SSH connections from the local network to the firewall and DMZ
SSH(ACCEPT)      loc              $FW    # Cubre parte de las restricciones 3c
SSH(ACCEPT)      loc              dmz    # Cubre parte de las restricciones 3c
....
....
##
## ANADIDOS para implementar reglas de filtrado
##
## Anadidos para 2a, 2b: redirec. puertos (servicios publicos: http, https, smtp, pop3) a DMZ
DNAT            net              dmz:10.20.20.22   tcp     80,443
DNAT            net              dmz:10.20.20.22   tcp     25,110


## Anadidos para 3b: acceso desde local a red externa (solo WEB y SSH)
ACCEPT          loc              net               tcp     80,443
ACCEPT          loc              net               tcp     22


## Anadidos para 3c: acceso desde local a servidores web y correo de DMZ y ssh a equipos DMZ
ACCEPT          loc              dmz:10.20.20.22   tcp     80,443
ACCEPT          loc              dmz:10.20.20.22   tcp     25,110
ACCEPT          loc              dmz               tcp     22  # No sería necesario, cubierto por una regla anterior

## Anadidos para 3d: acceso del servidor SMTP de DMZ a servidores SMTP externos para (re)envío de e-mails
ACCEPT          dmz:10.20.20.22  net               tcp     25

## Anadidos para 3e: acceso del servidor web de DMZ al servidor mysql
ACCEPT          dmz:10.20.20.22  loc:10.10.10.11   tcp     3306

## Anadidos para 3f: acceso al exterior para consultas DNS desde red interna y dmz
DNS(ACCEPT)     loc              net
DNS(ACCEPT)     dmz              net

######## NOTA: Reglas 3f equivalen a:
#ACCEPT          loc              net               tcp     53
#ACCEPT          loc              net               udp     53
#ACCEPT          dmz              net               tcp     53
#ACCEPT          dmz              net               udp     53
####################################

#LAST LINE -- ADD YOUR ENTRIES BEFORE THIS ONE -- DO NOT REMOVE

  7. Ajustar el fichero de configuración de Shorewall (/etc/shorewall/shorewall.conf)

    Como mínimo debe establecerse la variable STARTUP_ENABLED a yes, para que el compilador Shorewall procese los ficheros y genere las reglas iptables.

    También debe habilitarse el forwarding de paquetes: Asegurar que la variable IP_FORWARDING está a on (o Keep si se garantiza que se habilita ip forwarding antes de iniciar el firewall)

    firewall3:/etc/shorewall# leafpad shorewall.conf &

###############################################################################
#                      S T A R T U P   E N A B L E D
###############################################################################
STARTUP_ENABLED=Yes
...

###############################################################################
#                       F I R E W A L L   O P T I O N S
###############################################################################
IP_FORWARDING=Yes

  8. Arrancar Shorewall
    firewall3:~# shorewall start

2.3.1 Pruebas a realizar



  1. Comprobar la configuración actual de firewall3
    firewall3:~# iptables -L -v
firewall3:~# iptables -t nat -L -v
ó
firewall3:~# iptables-save > /tmp/volcado.txt

  2. Revisar la estructura de las reglas generadas automáticamente por Shorewall.
    1. Identificar y describir las reglas iptables generadas que dan soporte al tráfico redireccionado hacia la DMZ.
    2. Identificar y describir las reglas iptables generadas que permiten el acceso al servidor MySQL desde la DMZ hacía la red interna.

  3. Comprobar que se verifican las redirecciones y restriciones de tráfico desde las distintas máquinas (fuera, dentro, dmz)

3 Ejercicio 2: Uso de enlaces cifrados OpenVPN

Se desarrollará un ejercicio de creación de enlaces OpenVPN, donde se creará un enlace cifrado OpenVPN desde un equipo de la red externa y se revisará su integración en el firewall con DMZ configurado con Shorewall.

3.1 Parte 1: Creación de un enlace OpenVPN

Se creará un enlace cifrado OpenVPN desde la máquina externa fuera (193.147.87.33) a la máquina firewall3 (193.147.87.47). Se usará un esquema SSL completo

Usaremos el modo de funcionamiento de OpenVPN ''roadwarrior'', donde un servidor OpenVPN crea enlaces cifrados para equipos autorizados situados en redes externas.

Certificados y claves necesarias:

3.1.1 Creación de la CA y de los certificados de servidor y clientes

La distribución de OpenVPN incluye un conjunto de scripts para implantar una CA básica

  1. Crear la ''autoridad certificadora'' (CA) en el firewall

    Crear un directorio easy-rsa donde residirán los scripts y las claves de la CA

    firewall3:~# cd /etc/openvpn
firewall3:/etc/openvpn/# cp -r /usr/share/doc/openvpn/examples/easy-rsa/2.0 easy-rsa
firewall3:/etc/openvpn/# cd easy-rsa

    Editar datos generales de nuestra red

    firewall3:/etc/openvpn/easy-rsa/#  nano vars
...
export KEY_COUNTRY=es
export KEY_PROVINCE=ourense
export KEY_CITY=ourense
export KEY_ORG=cda
export KEY_EMAIL=cda@esei.net
...

    Inicializar la CA y generar su par de claves

    firewall3:/etc/openvpn/easy-rsa/# source vars
firewall3:/etc/openvpn/easy-rsa/# ./clean-all
firewall3:/etc/openvpn/easy-rsa/# ./build-ca

    Cuando se nos pregunte por ''COMMON_NAME:'' poner en nombre de dominio completo del equipo (firewall3.esei.net)

  2. Crear el certificado del equipo ''servidor'' OpenVPN
    firewall3:/etc/openvpn/easy-rsa/# ./build-key-server firewall3

    Cuando se nos pregunte por ''COMMON_NAME:'' poner el nombre de dominio completo del servidor OpenVPN (en este caso, firewall3.esei.net)

    Se solicitará una contraseña para proteger el fichero con la clave privada. Dado que OpenVPN se iniciará como un script de arranque en /etc/init.d/ se dejará en blanco para que no se bloquee el inicio del servidor.

    Crear parámetros de intercambio de clave (Diffie-Hellmann)

    firewall3:/etc/openvpn/easy-rsa/# ./build-dh

    Las claves generadas (fichero con el certificado digital firmado por la CA [extensión .crt] + fichero con la respectiva clave privada [extensión .key]) se crean en el directorio /etc/openvpn/easy-rsa/keys/

  3. Crear el certificado del equipo ''cliente'' OpenVPN
    firewall3:/etc/openvpn/easy-rsa/# ./build-key fuera

    Cuando se nos pregunte por ''COMMON_NAME:'' poner el nombre de dominio completo del cliente OpenVPN (en este caso, fuera)

    Se solicitará una contraseña para proteger el fichero con la clave privada. Dado que OpenVPN se iniciará como un script de arranque en /etc/init.d/ se dejará en blanco para que no se bloquee el inicio del cliente.

Otra alternativa a los scripts easy-rsa es usar la herramienta gráfica TinyCA que ofrece un interfaz gráfico sobre openSSL para la gestion de autoridades de certificación y la generación de certificados digitales.

firewall3:~# tinyca2 &

3.1.2 Configuración y creación del enlace OpenVPN

  1. Configuración del servidor: en la máquina firewall3

  2. Configuración de los clientes: en la máquina fuera (193.147.87.33)
  3. Crear el túnel OpenVPN

    Importante: antes de iniciar el tunel asegurar que en firewall3 está activado el IP forwading y desactivadas las reglas iptables de Shorewall.

    Si es necesario:

    firewall3:~#  echo 1 > /proc/sys/net/ipv4/ip_forward

OPCION 1: deshabilitar el firewall shorewall
firewall3:~# shorewall stop
firewall3:~# shorewall clear

ó

OPCION 2: reestablecer la configuración por defecto de NETFILTER/iptables (politica ACCEPT)
firewall3:~#  iptables -F
firewall3:~#  iptables -X
firewall3:~#  iptables -Z
firewall3:~#  iptables -t nat -F

firewall3:~#  iptables -P INPUT ACCEPT
firewall3:~#  iptables -P OUTPUT ACCEPT
firewall3:~#  iptables -P FORWARD ACCEPT

    En ambos extremos del túnel cifrado se crea un interfaz de red ''virtual'' /dev/tun0 por el que se accede al enlace cifrado que conforma la red privada virtual.

  4. Comprobar el tunel creado

    Comprobar el acceso desde la máquina cliente (fuera) a las 2 redes internas detrás de firewall3, que inicialmente no eran accesibles.

3.2 Parte 2: Integración del enlace OpenVPN con Shorewall

Shorewall prevee la posibilidad de dar soporte a conexiones VPN. Veremos como integrar nuestro túnel openVPN en Shorewall

3.2.1 Pasos a seguir


  1. Crear una nueva zona (road) para los clientes conectado con OpenVPN en el fichero /etc/shorewall/zones
    firewall3:/etc/shorewall# leafpad zones &

###############################################################################
#ZONE   TYPE    OPTIONS                 IN                      OUT
#                                       OPTIONS                 OPTIONS
fw      firewall
net     ipv4
loc     ipv4
dmz     ipv4
road    ipv4

    Nota: otra opción más directa sería habilitar una excepción para el tráfico openVPN (puerto 1194 UDP) en el fichero /etc/shorewall/rules y anadir el interfaz tun0 a la zona loc

  2. Asociar el interfaz tun0 a la zona road en el fichero /etc/shorewall/interfaces
     firewall3:/etc/shorewall# leafpad interfaces &

###############################################################################
FORMAT 2
###############################################################################
#ZONE   INTERFACE         OPTIONS
net     eth2              tcpflags,dhcp,routefilter,nosmurfs,logmartians
loc     eth0              tcpflags,nosmurfs
dmz     eth1
road    tun+

  3. Definir las políticas y reglas que afectan a los clientes OpenVPN

    Haremos que los equipos conectados por openVPN (zona road) tengas las mismas restricciones/privilegios que los de la red interna (zona loc).

  4. Dar de alta el tunel OpenVPN /etc/shorewall/tunnels
    firewall3:/etc/shorewall# leafpad tunnels &

#TYPE                   ZONE    GATEWAY         GATEWAY-ZONE
openvpnserver:1194      net     0.0.0.0/0

  5. Comprobar la configuración del firewall y el funcionamiento del tunel OpenVPN

4 Documentación a entregar

Esquema propuesto (hasta un máximo de 5-6 páginas)

Entrega: FAITIC

Fecha límite: <pendiente>


ribadas 2015-11-24
